Capitulo 1. ¿Qué es un PLC? Parte 2. Ciclo de Programa En los siguientes Links, encontrarás Ejercicios que puedes resolver con lo aprendido. Ejercicio 1 Introductorio a Lógica de Relé Ejercicio 2 Simulador de Puerta de Garaje Ejercicio 3 Simulación de un Silo Utilizando Lógica de Relé. Parte 3. Temporizadores. Ejercicios para resolver con Timers: Ejercicio 4 Introducción a los temporizadores Ejercicio 5 Luz Controladora de Tráfico Usando Temporizadores TON Parte 4. Contadores. Ejercicio para resolver con contadores:  Ejercicio 6 Introducción a las instrucciones de comparación Parte 5. Configuración de Driver Parte 6. Explorando RsLogix Parte 7. Direccionamiento en RsLogix 500 Parte 8. Simbología. Parte 9. Secuenciador Parte 10. Funciones de Comparación. Ejercicio: Ejercicio 7 Introducción a las instrucciones de comparación Parte 11. Bobinas Tipo retent

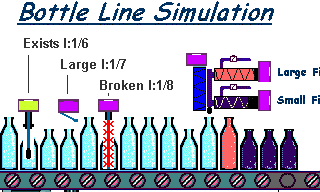

Siempre hay muchas maneras de realizar tareas en la programación, pero una revisión rápida de las instrucciones de cambio de bits de Allen Bradley seguramente les señalará como una herramienta ideal para usar en este proceso en particular. En la simulación de línea de botella, nos enfrentamos a la detección y seguimiento de unos pocos detalles booleanos que tienen que ver con las botellas que entran en la línea. Se proporcionan sensores para detectar la presencia de una nueva botella, el tamaño de la botella y si la botella está completamente intacta. Esencialmente 3 estados booleanos que describen las propiedades de cada botella que entra en la línea. Si analizamos las diversas maneras en que podemos procesar estas botellas, rápidamente se hará evidente que tendremos amplia información para tomar tales decisiones, asumiendo que lo seguimos. Una única instrucción BSR o BSL puede utilizarse para rastrear un único estado booleano (0 o 1) que a su vez puede describir una propiedad ú
